Claude Skill：粘贴论文文案或上传图片，自动生成学术级配图（LaTeX/TikZ + draw.io）

一个用于 Claude 的 Skill，让 AI 自动将学术论文文案转化为高质量配图。支持两种输出格式：

• LaTeX/TikZ：适合系统架构图、数据流图、几何示意图等结构化图表，可直接嵌入论文
• draw.io XML：适合技术路线图、科研展示图、学术汇报配图等装饰性强的图表，支持渐变色、阴影、自由布局

输入论文文字/图片 → 自动生成代码 → 编译验证 → 高质量交付

效果展示

数据可视化混合图（NEW）

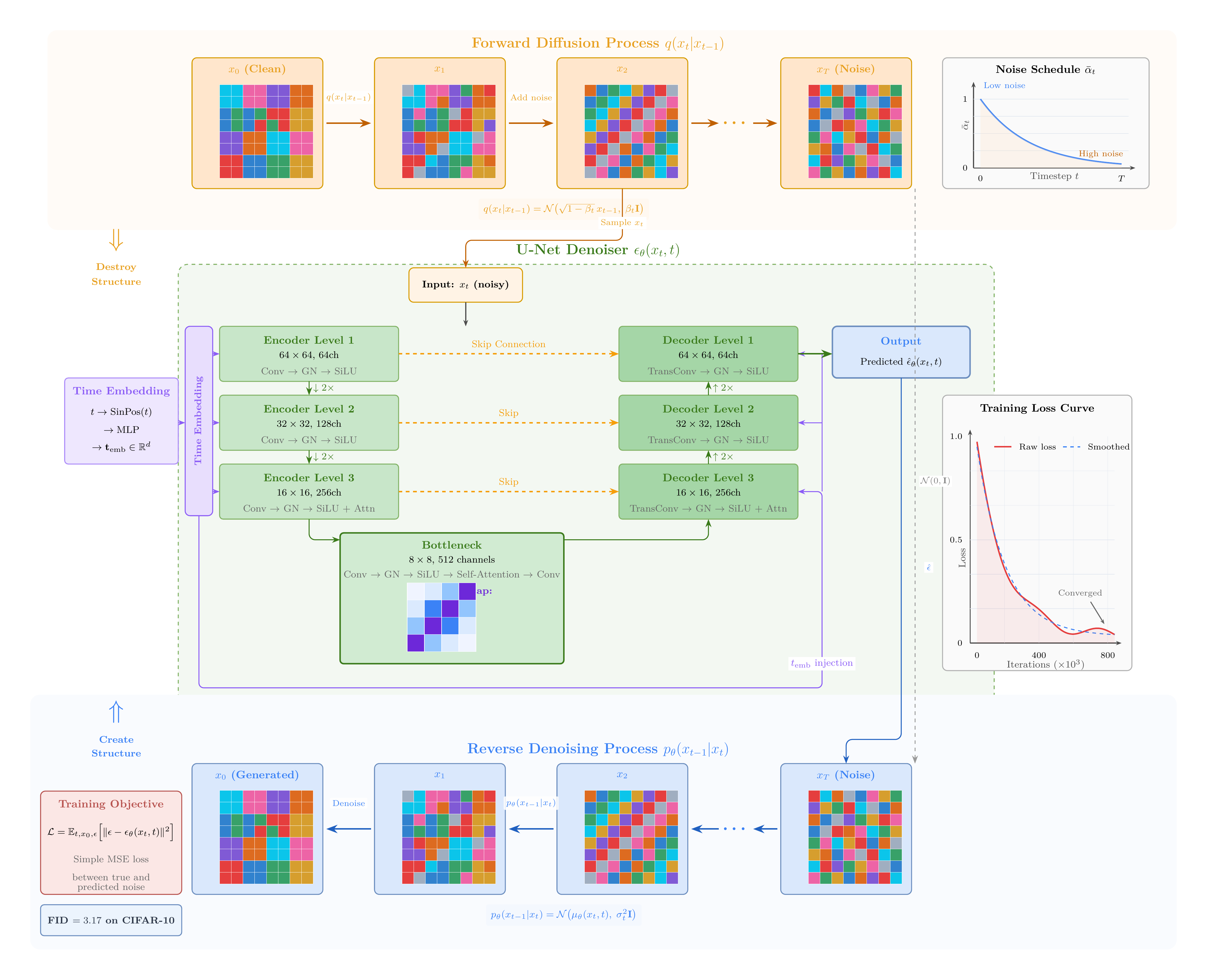

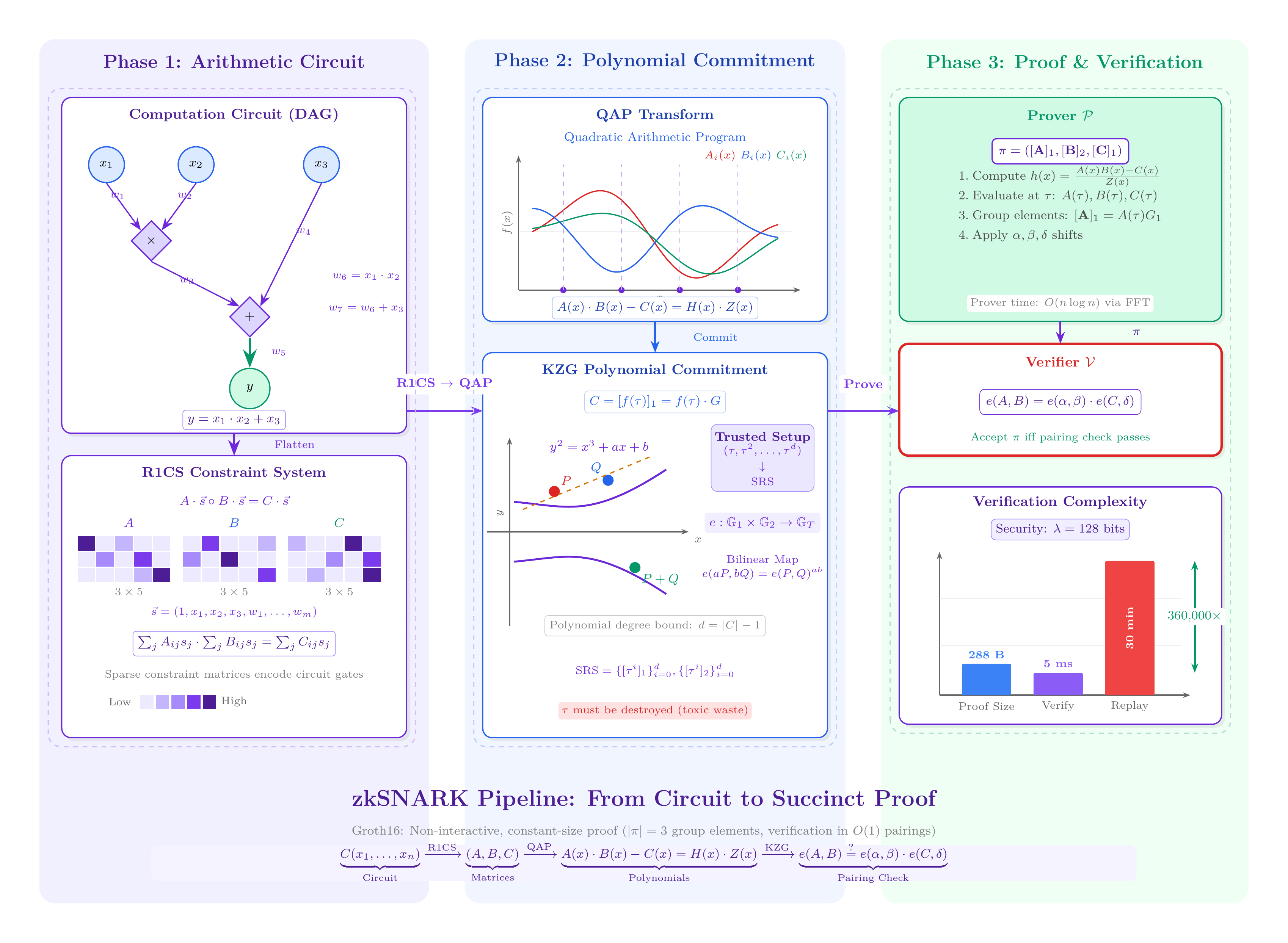

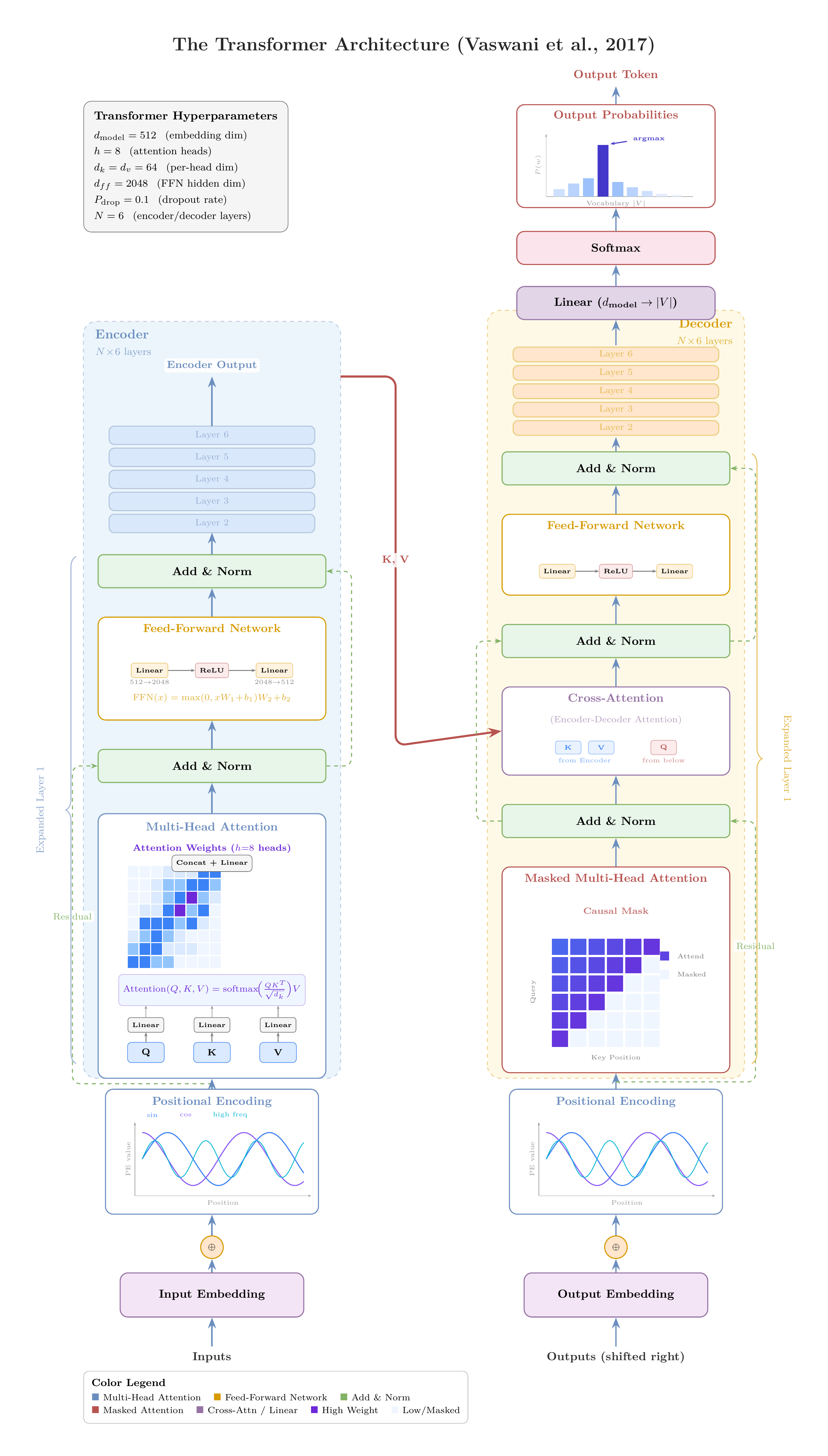

Transformer 架构 + 注意力热力图	zkSNARK 密码学流水线 + 椭圆曲线	扩散模型 U-Net + 损失曲线

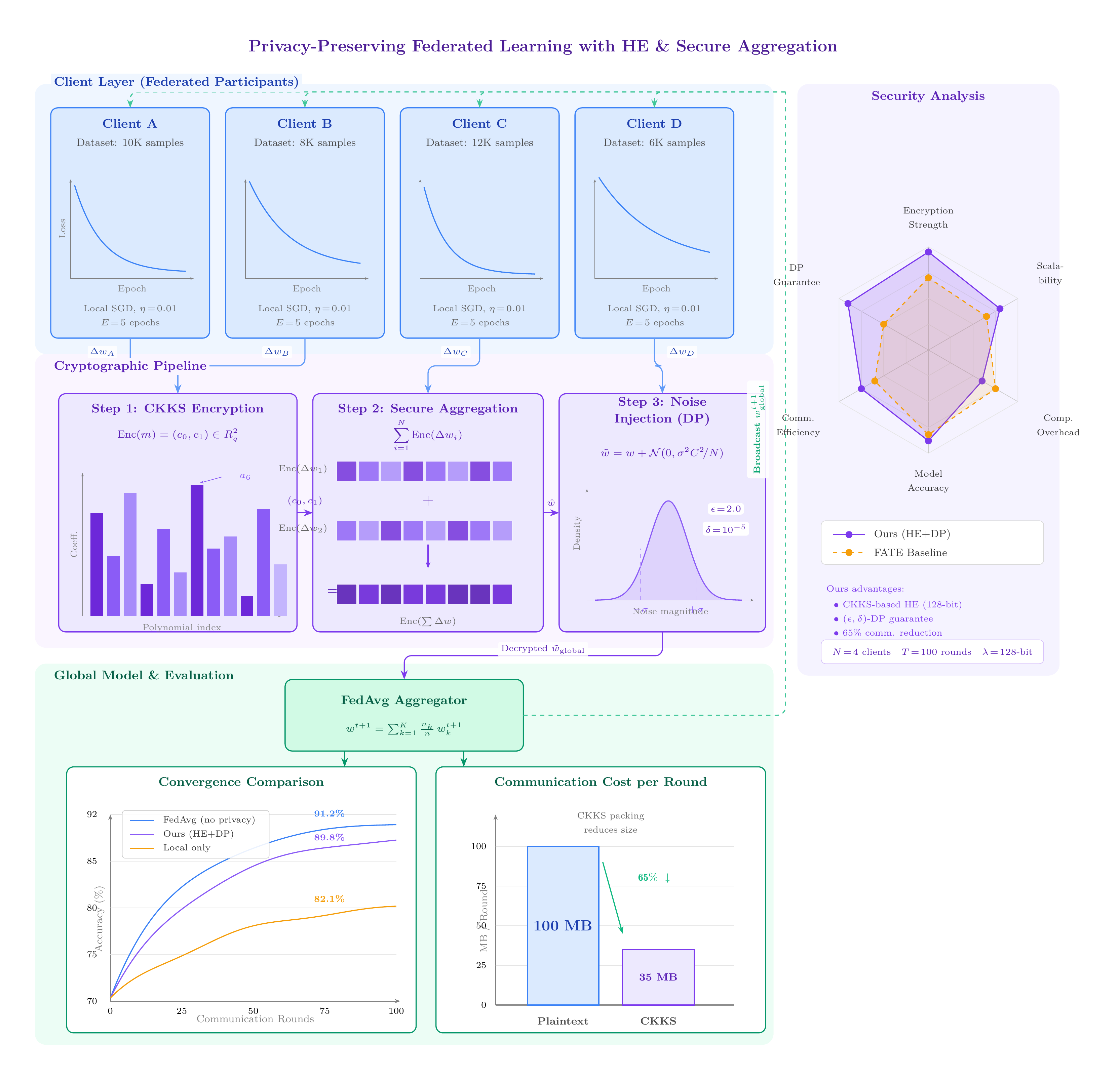

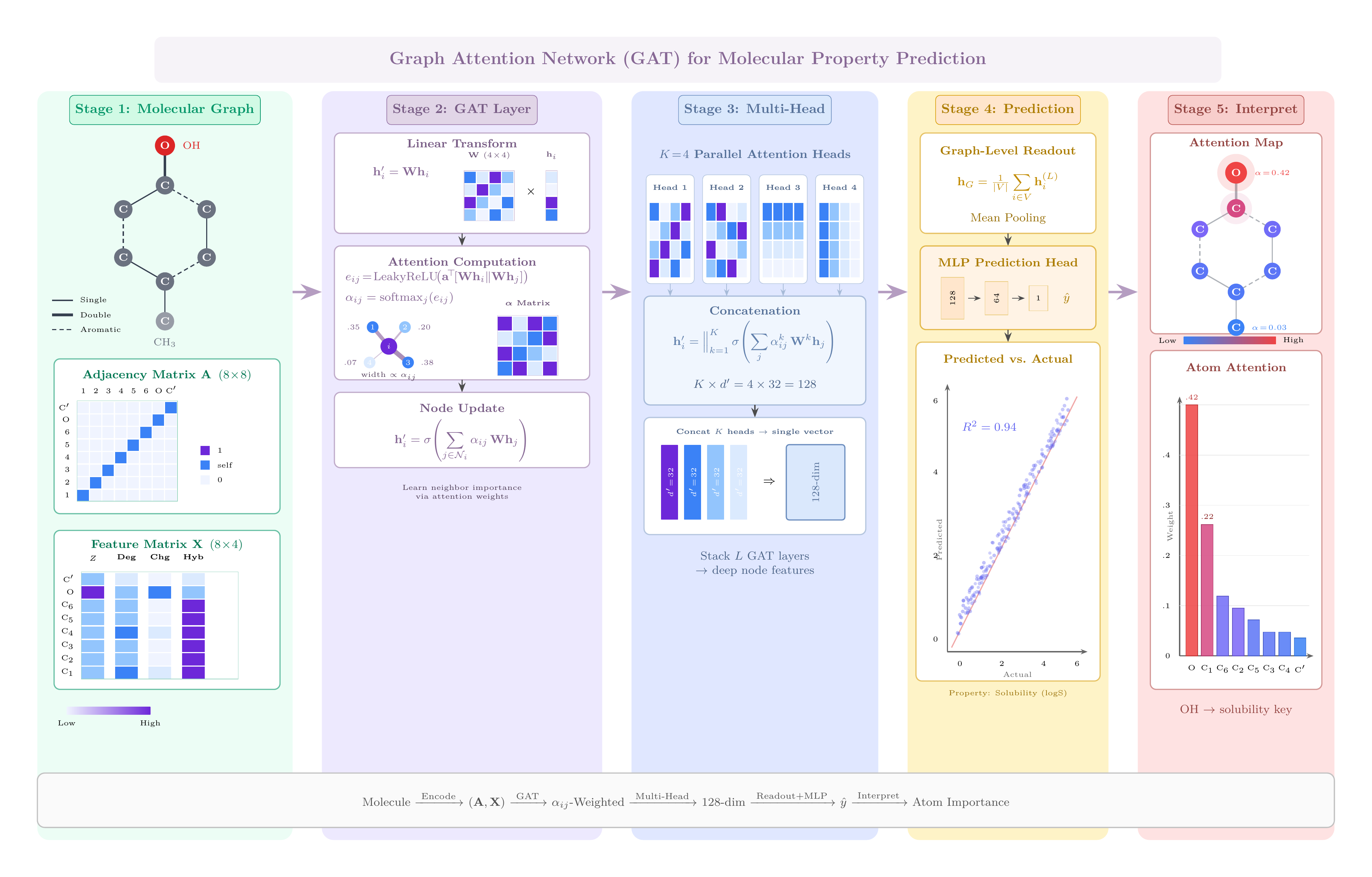

联邦学习 + 雷达图 + 收敛曲线	图注意力网络 GAT + 散点图

经典图表类型

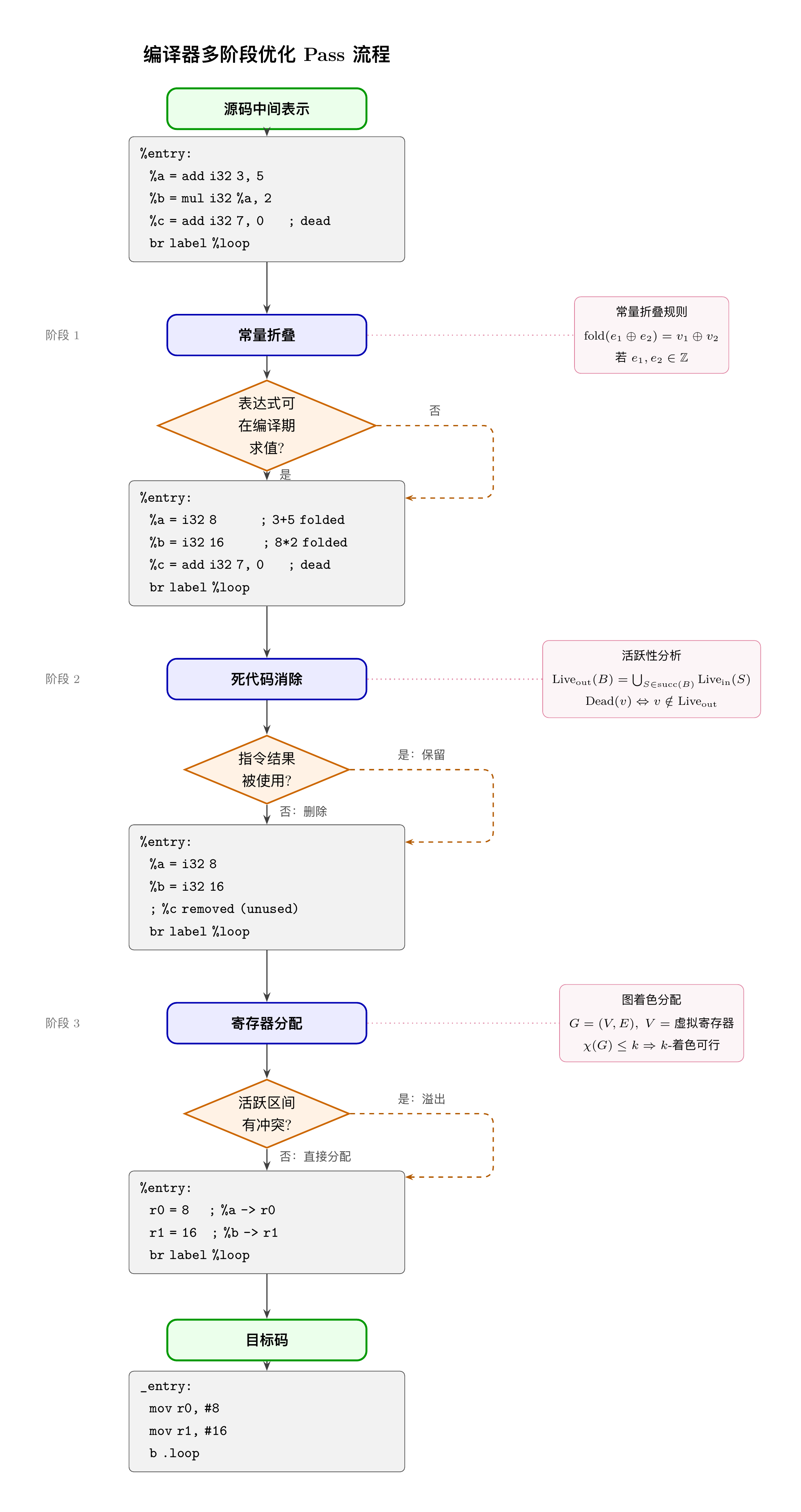

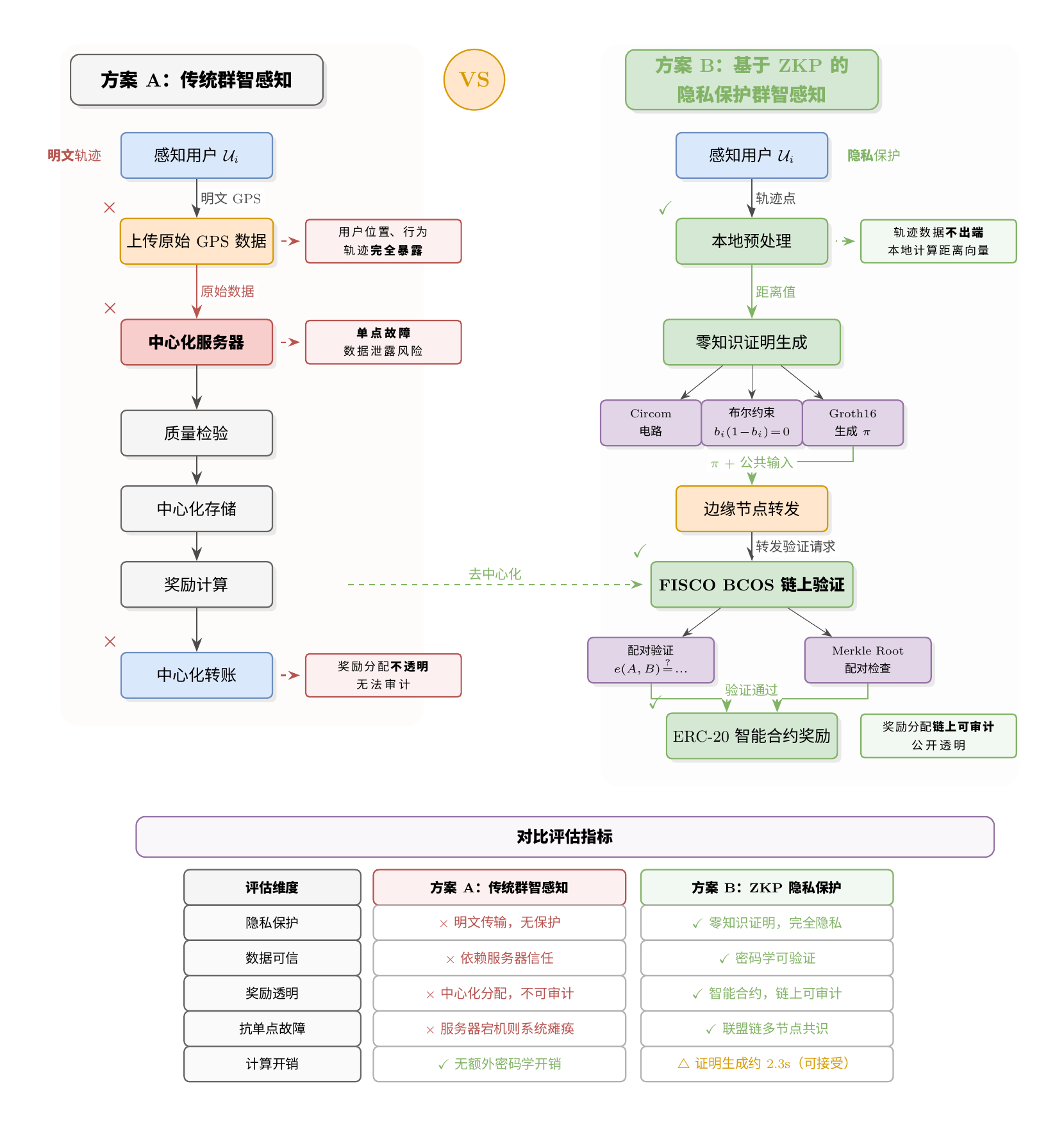

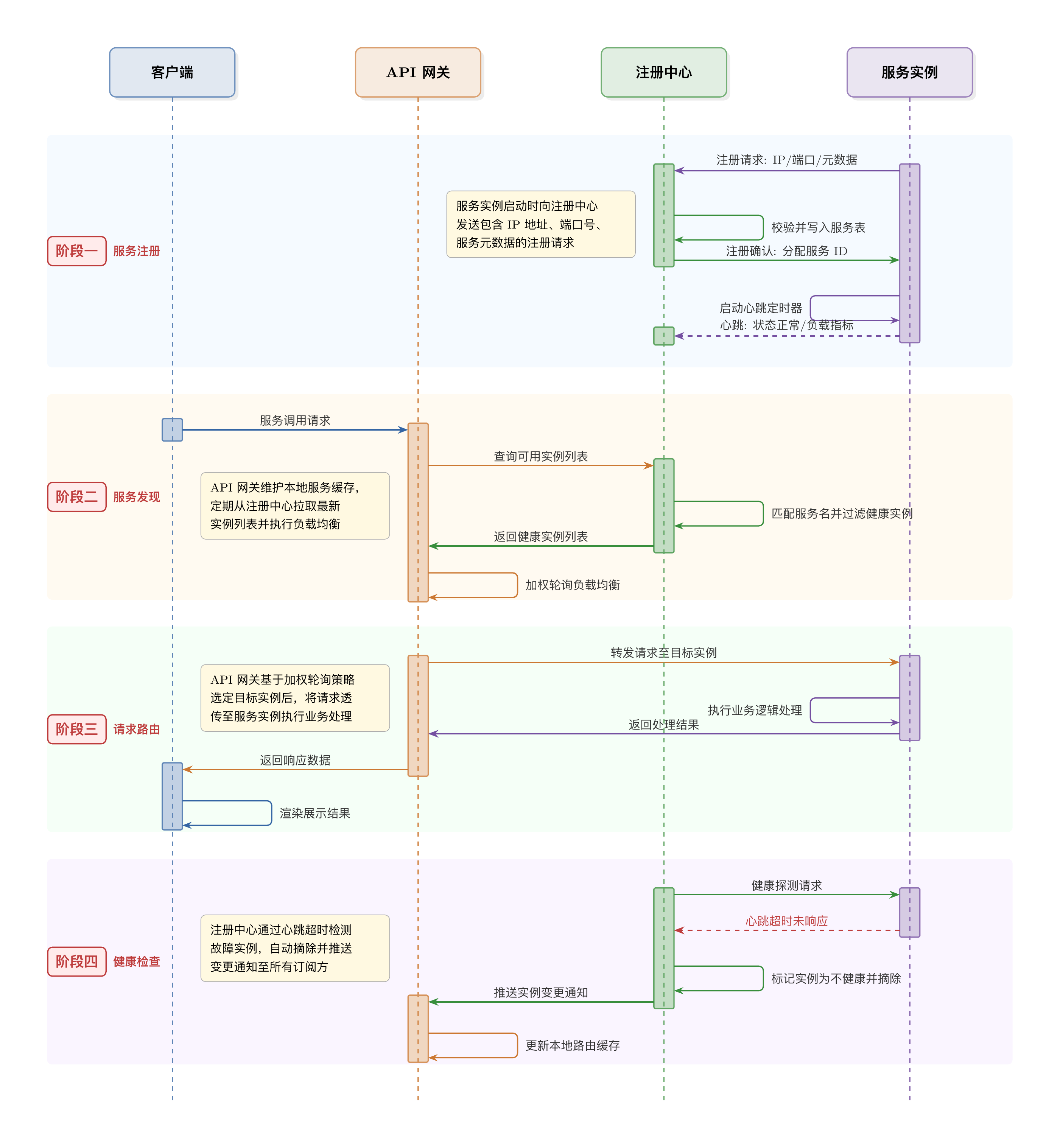

编译器优化流程图	时序交互图	对比方案图

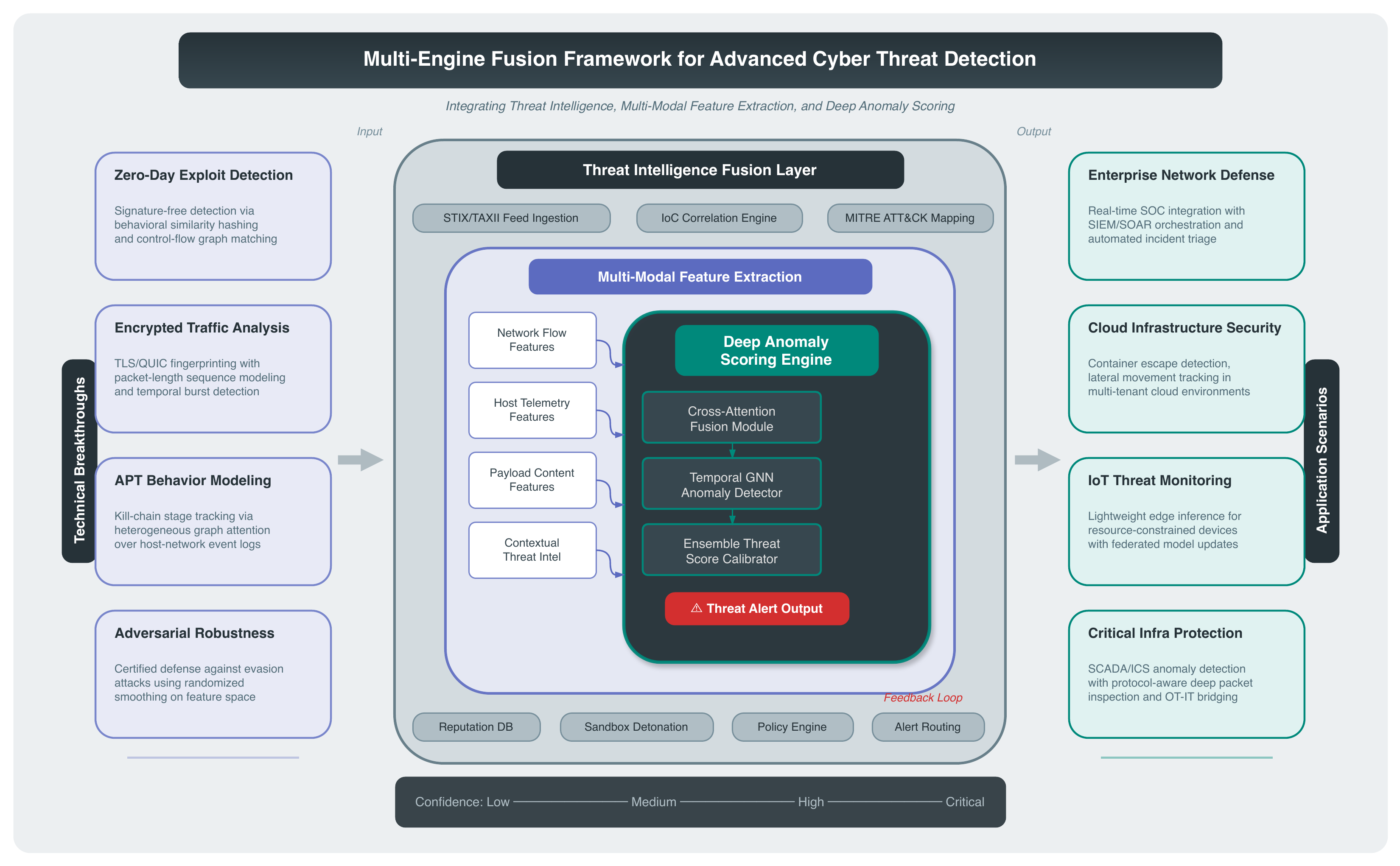

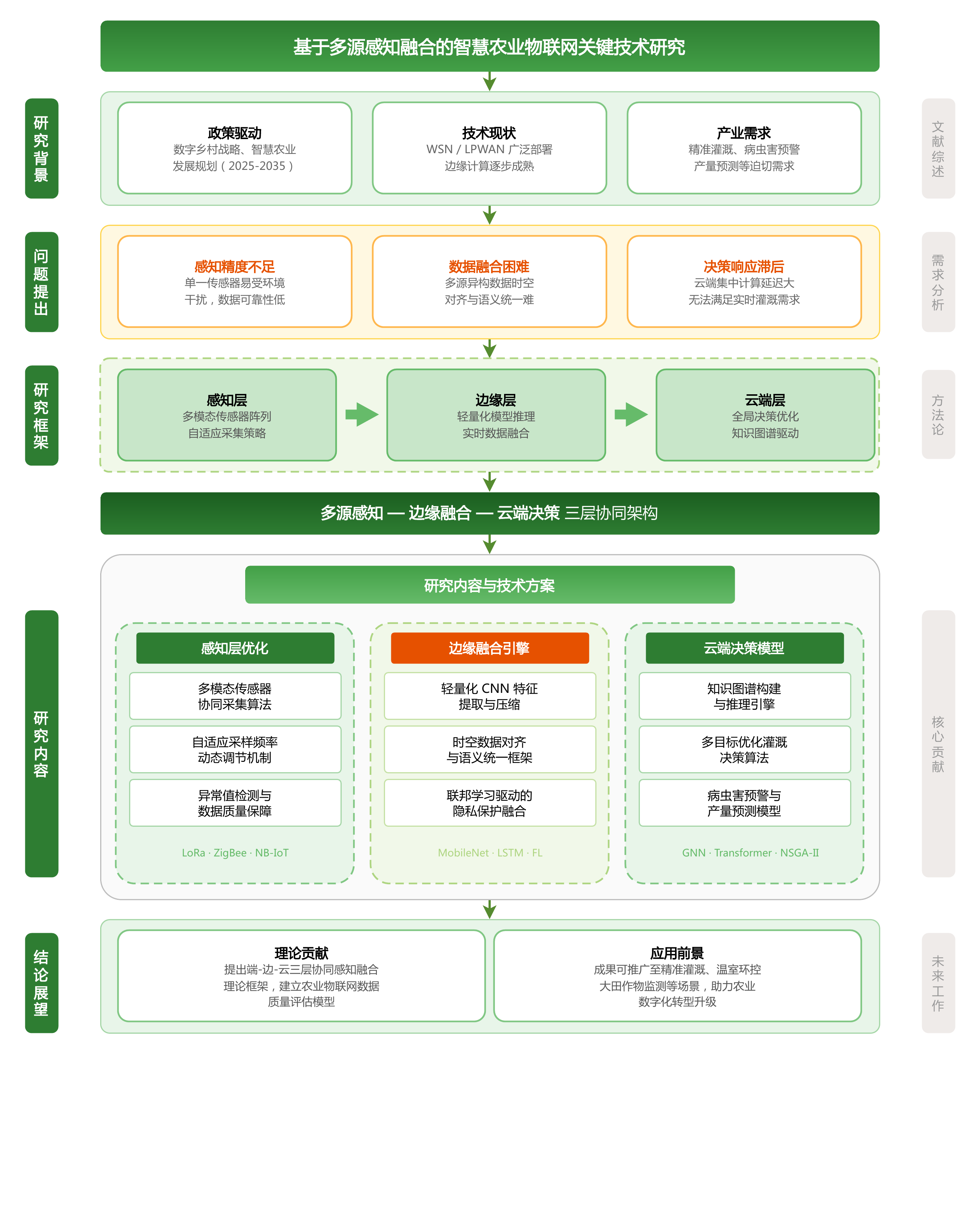

分层路线图（draw.io）	侧栏+中心嵌套图（draw.io）

以上示例均由本 Skill 自动生成，包含编译验证、44 项视觉审查、六维度评分全流程。

完整版本更新历史见 Releases

特性

• 双格式输出：TikZ 嵌入论文 + draw.io 自由编辑，按需选择
• 数据可视化嵌入：在框图内嵌入热力图、柱状图、波形、雷达图、散点图——架构流程 + 数据展示一张图搞定
• 文案驱动：粘贴论文段落，自动分析内容生成画图指令，再转化为代码
• 图片驱动：上传已有截图，自动复刻为可编辑代码
• 领域自适应：自动识别论文所属学科，以该领域专家视角设计配图
• 统一配色：TikZ 内置 6 色暖色架构配色 + 蓝紫冷色数据可视化配色；draw.io 提供 4 套领域主题配色
• 14 种图表类型：分层架构图、时序图、对比图、流水线图、三栏映射图、几何数学图、多实例汇聚图、电路原理图、数据可视化混合图、draw.io 路线图等
• 44 项审查规则 + 六维度评分：生成后自动编译、转 PNG、基于渲染图视觉审查，不满分自动迭代修改
• 三阶段自动化质检：编译前坐标验证 → 编译后 PDF 重叠检测（pdfplumber, 0.1pt 精度）→ 可选 A* 路径规划
• 设计野心体系：最低设计门槛 + ASCII 布局草图 + 三轮自审（找 bug→找平庸→找排版问题）
• 防御性 TikZ 模板：箭头防刺入（shorten）、连线防贴框（-|/|-）、分叉防断连（coordinate）、装饰防遮挡（background 层）
• A 路径规划器*：密集连线场景自动计算避障正交路径，告别手动路由
• 中文优先：原生支持中文标签，多平台 CJK 字体自动检测
• 渐进式规则加载：核心规则常驻，审查清单和专项规则按需加载，节省上下文 token
• 进化基线：已验证最佳参数自动复用，标准只升不降
• 经验自动沉淀：55+ 条踩坑经验自动记录，后续复用越画越顺

安装

方法一：命令行安装（推荐）

npx skills add 0xE1337/thesis-figure-skill

方法二：上传安装

下载 thesis-figure-skill.skill 文件，在 Claude 对话中上传，点击 "Copy to your skills" 即可。

方法三：手动安装

将 skills/thesis-figure-skill/ 整个目录（包含 SKILL.md 和 references/ 子目录）复制到 Claude 的 skills 目录下。

使用方式

安装后，在 Claude 对话中直接说：

帮我根据以下论文内容画一张架构图：

本文提出一种基于联邦学习的隐私保护框架，包含三层结构：
底层为分布在各医院的本地训练节点...（粘贴论文段落）

或者上传一张已有的图片：

帮我用 TikZ 复刻这张图
（附上截图）

或者指定使用 draw.io 格式：

帮我画一张技术路线图，用 draw.io 格式
（粘贴论文内容）

提示：首次运行时需要安装字体和 TeX 编译环境，耗时较长，请耐心等待。后续使用会直接复用已创建的环境。

Claude 会自动：

1. 识别论文领域
2. 选择合适的输出格式（TikZ / draw.io）
3. 生成详细画图指令
4. 输出完整代码
5. 编译验证（TikZ）或生成可编辑文件（draw.io）
6. 自动评分，不达标则迭代修改
7. 交付最终文件

输出格式对比

场景	推荐格式	理由
嵌入 LaTeX 论文、含数学公式、结构化图表	TikZ	编译可控，公式精确
技术路线图、科研展示图、装饰性强（渐变/阴影）	draw.io	视觉效果好，可拖拽编辑
用户明确指定	遵循用户要求	—

支持的图表类型

---
